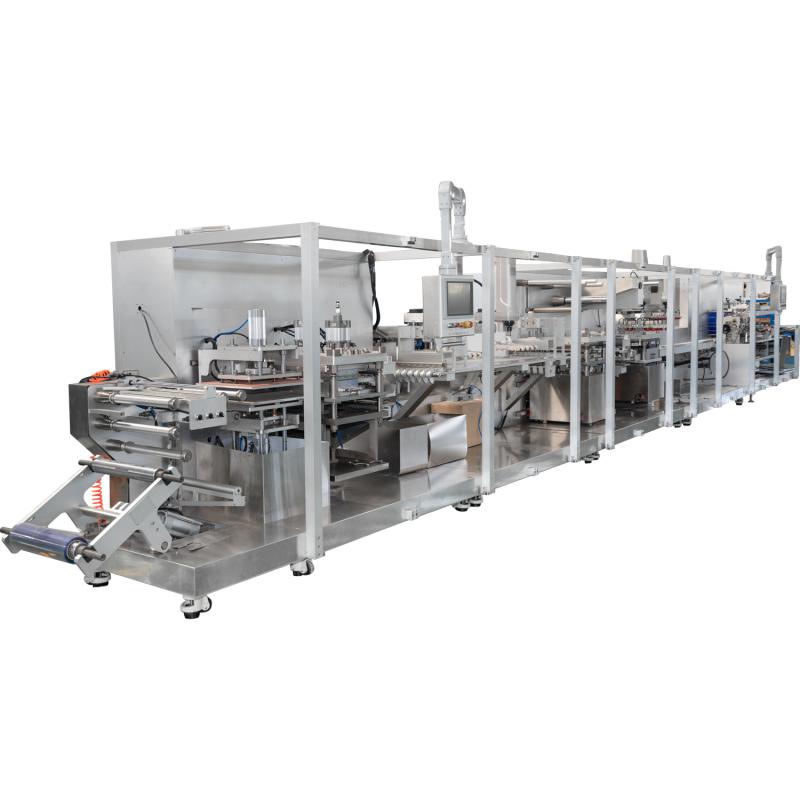

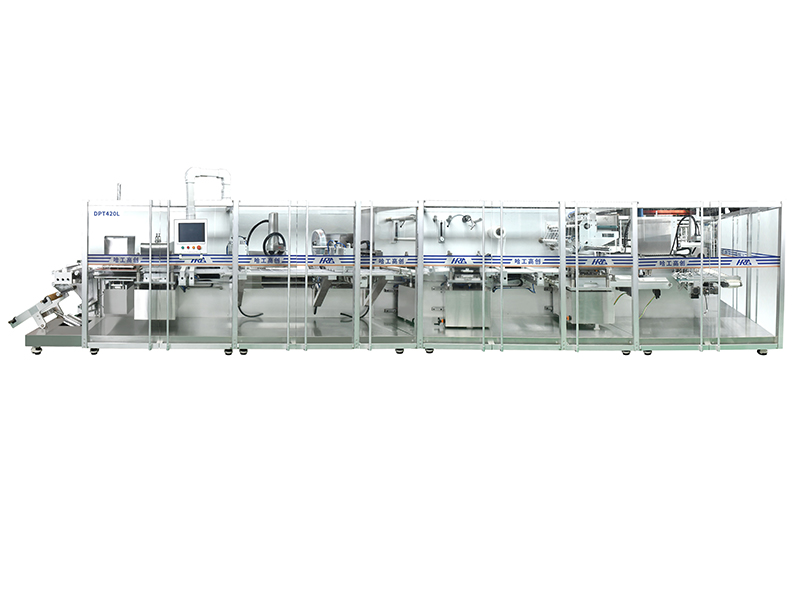

Blisterverpackungs- und Kartoniermaschine DPT-350/420

Mit modularem Aufbau , DPTL-350/420 /600 ist ein anwendbar für die Herstellung, Beladung, Laminierung und Verpackung von Trays in Kartons für Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder Trays größerer Größen und Sonderformen für medizinische Geräte, Elektronik (Zellen) und Kosmetika , alle Module integriert in einem Linie mit hoher Geschwindigkeit.

Rollenblisterverpackungsmaschine versiegelt und verpackt Blister aus Aluminium/Kunststoff (PTP/PVC) für Medikamente (Tabletten oder Kapseln), Lebensmittel, Gesundheitsprodukte, elektronische Komponenten und andere ähnliche Produkte. Durch Überdruckformen und Platten-Heißsiegeln entstehen flache und saubere Blister mit vollen und glatten Taschen. Die Geschwindigkeit von 180 Stempeln pro Minute ist etwa 4- bis 5-mal so hoch wie bei anderen herkömmlichen Blistermaschinen. Die Maschine vereint die Vorteile von Flach- und Rollenblistermaschinen und ist mit einem speziellen Tablettenzuführer (oder einer automatischen Kapsel-Kehrtwende-Neuausrichtungsvorrichtung) ausgestattet. Sie zeichnet sich durch hohe Stempelfrequenz, niedrigen Energieverbrauch, einen präzisen und stabilen Prozess, einfache Formatumstellung und hohe Ausbeute aus und ist besonders für Blister geeignet, was zu einer deutlichen Verbesserung der Produktionseffizienz führt.

Plattenblisterverpackungsmaschinen versiegeln und verpacken Blister aus Alu/PVC (PTP/PVC) oder Alu/Alu (PTP/PTP) für Tabletten, Kapseln oder Ampullen, Lebensmittel, Gesundheitsprodukte, elektronische Bauteile und ähnliche Produkte. Durch Überdruckformen und Plattenheißsiegeln entstehen flache und saubere Blister mit vollen und glatten Taschen, die in verschiedenen Branchen gut angenommen werden.

Dieses e Das gut sichtbare, offene Balkondesign, der mehrspurige Vorstapelmechanismus sowie die SPS + HMI mit importierten elektronischen Komponenten und Servoantrieb ermöglichen schnelles Bündeln, stabilen Betrieb und einfachen Formatwechsel. Die Maschine wird hauptsächlich zum Verpacken und Bündeln von kartonverpackten Produkten in der Lebensmittel- und Kosmetikindustrie eingesetzt.

DPT350W+ZHJ200 Produktionslinie für Blisterverpackung und Kartonierung von vorgefüllten Spritzen Parameter Modell DPT350W+ZHJ200 Fachmodul Stanzgeschwindigkeit 10–30 Schnitte/min (je nach Blistergröße) Verpackungsmaterialien PVC/PVDC Max. Breite: 350 mm Dicke: 0,15–0,50 mm Geltungsbereich Fläschchen, Ampullen, orale Flüssigkeit, andere auf Anfrage Hauptfunktionen Heizen-Formen-Erkennen-Tragen-Laminieren-Stanzen-Zuführen-Übertragen Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Max. Formfläche 345 x 150 mm Hubbereich Standard ≤ 150 mm (anpassbar ≤ 250 mm) Stromversorgung 380 V 50 Hz Gesamtleistung 9 kW Druckluft 0,5 bis 0,7 MPa Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Abmessungen (L x B x H) 4800X1170X2100 Gewicht 3000 kg Kartoniermodul Kartongröße (L x B x H) Max: 210 × 108 × 65 mm Min:70×20×16mm Prospektgröße (L x B) (100-180) x (100-280) mm Prospektqualität 60-65 g/m2 Ausgabe 60-200 Kartons/min Hauptmotorleistung 2,2 kW Motorfrequenz 0-50 Hz Zertifikate ISO9001:2000;CE Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT350W+ZHJ200 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel, Ampullen und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung über einen Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch einen Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Zuführung, ohne die Blasen zu beschädigen. Kartoniermodul 7. Der kontinuierliche Kartonierer ZHJ200 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ200 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

DPT350L+ZHJ200 Produktionslinie für Blisterverpackung und Kartonierung von Fläschchen Parameter Modell DPT350L+ZHJ200 Blistermodul Stanzgeschwindigkeit 10-35 Schnitte/min Max. Formfläche 345×180mm Hubbereich Standard ≤60–150 mm (anpassbar ≤180 mm) Geltungsbereich Ampullen, orale Flüssigkeit, andere auf Anfrage Verpackungsmaterialien PVC/PVDC Max. Breite: 350 mm Dicke: 0,15–0,50 mm Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Heizleistung PVC-Vorheizplatte: 2x1,5KW Stromversorgung 380 V 50 Hz Hauptmotorleistung 3,0 kW Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Kartoniermodul Kartongröße (L x B x H) Max: 210 × 108 × 75 mm Min:70×33×17mm Prospektgröße (LxB) （100-180）x（100-280）mm Prospektqualität 60-65 g/m2 Ausgabe 80–150 Kartons/min (je nach Blistergröße) Hauptmotorleistung 2,2 kW Luftpumpe Druckluft 0,5 bis 0,8 MPa Fließen >0,2 m² Stromversorgung 380 V 50 Hz Motorfrequenz 0-50 Hz Abmessungen (L x B x H) 10000X1170X2100 Gewicht 5600 kg Gesamtleistung 13,6 kW Gesamtluftverbrauch 500 l/min Zertifikate ISO9001:2015; ISO 45001:2018; Garantie 1 Jahr Beschreibung DPT350L+ZHJ200 ist ein neu entwickeltes Produkt für die Standverpackung von Fläschchen, oralen Flüssigkeiten und chemischen Produkten des täglichen Bedarfs. Diese Maschine zeichnet sich durch hohe Produktionsgeschwindigkeit, stabile Leistung und hohe Ausbeute aus. Sie verfügt über erweiterte Funktionen und eine intuitive Bedienung. Die gesamte Produktion nutzt eine SPS für die Verpackung der Fläschchen. Die verpackten Produkte sind nicht nur ein Augenschmaus, steigern den Mehrwert und sparen Verpackungskosten. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung mittels Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzverstellung per Handrad mit digitaler Positionsanzeige. 3. Segmentweises Vorheizen mit einer verlängerten Silikon-Heizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Zugmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials über eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch einen Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Blister ohne Beschädigung. Kartoniermodul 1. Der kontinuierliche Kartonierer ZHJ200 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 2. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung und Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 3. ZHJ200 verwendet SPS, fotoelektrische Erkennung und HMI. 4. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 5. Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

Mit i intermittierende Bewegung , F Gesichtsmaske C arton er ZHJ-100B durch Mehrfachservozufuhr ist ein High-Tech-Gerät, das photoelektrisch, pneumatisch und mechanisch Merkmale, Geeignet zum Verpacken von Medikamentenschalen, Gesichtsmasken (Auskleidungen), Medikamentenflaschen, Kosmetika und anderen ähnlichen Produkten in Kartons. Ein stabiler und zuverlässiger Prozess ermöglicht das einfache Ersetzen und Anpassen von Kartons unterschiedlicher Größe, das automatische Falten von Packungsbeilagen, Kartons Errichten , Laden von Produkten und Prospekten, Prägen von Chargenmarken, A sowie das Verschließen und Entladen von Kartons. Eine Kette autonomer Schutzvorrichtungen gewährleistet einen sicheren und effektiven Betrieb. Die Maschine kann mit einer Tray-Herstellungs- und -Lademaschine, einer Gesichtsmasken-Verpackungsmaschine, einer Abfüllmaschine, einem Gewichtskontrolleur, einer Zellophan-Umhüllungsmaschine (Stretchbanderole), einem Kartonpacker und anderen Endverpackungsgeräten zu einer kompletten Verpackungslinie integriert werden.

Die Maschine zählt, stapelt und bündelt automatisch mehrere Produkte mit PE-Folienband und spart dabei äußerst viel Energie und Material. Wird häufig zum automatischen Bündeln und Verpacken mehrerer Produkte in der Lebensmittel- und Schreibwarenindustrie verwendet, insbesondere von Injektionspräparaten.
