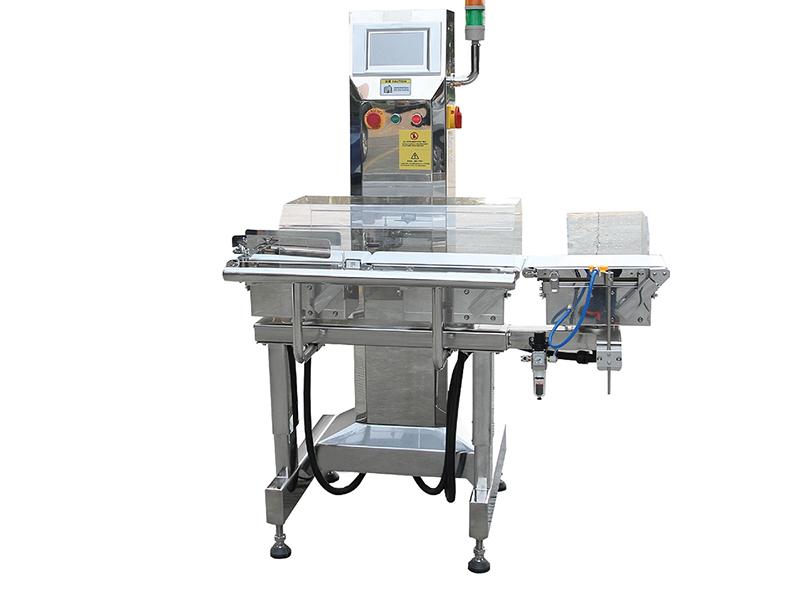

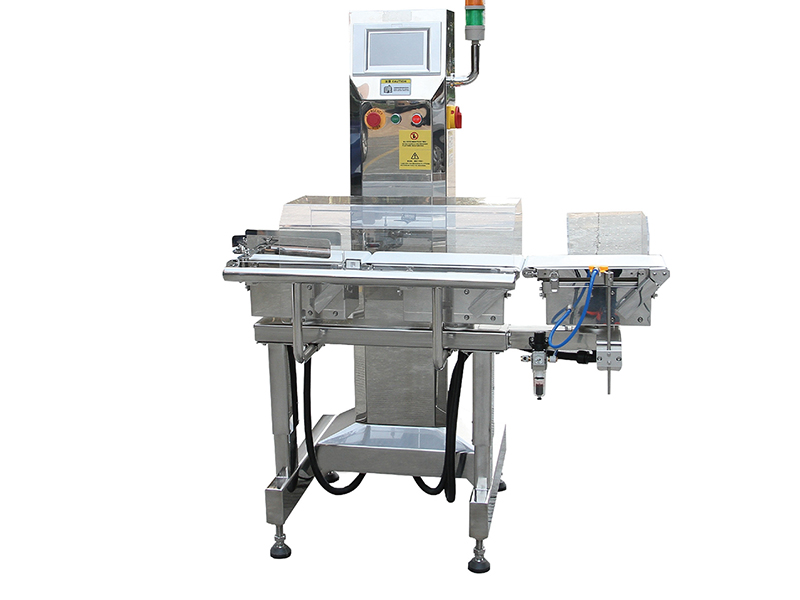

Inline-Kontrollwaage WDC-300

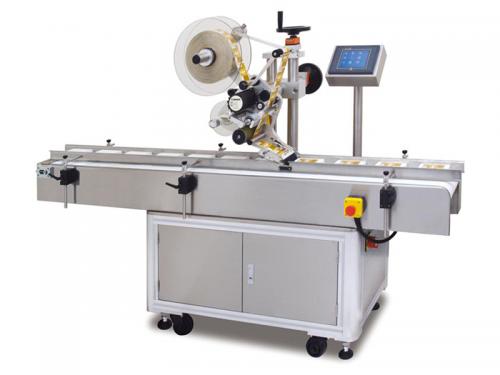

Diese vollautomatische Hochgeschwindigkeits-Etikettiermaschine TBJ-200A verfügt über einen Touchscreen und ein fortschrittliches SPS-Steuerungssystem. Sie eignet sich hervorragend für die Flach-, Seiten- und Ecketikettierung von Kartons, Kisten und anderen quaderförmigen Produkten.

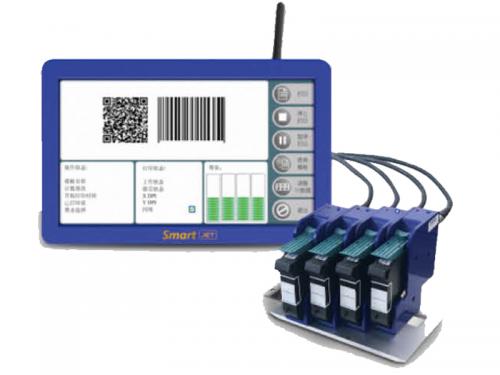

Die 3 rd Der hochauflösende Tintenstrahldrucker der neuesten Generation basiert auf der HP-TIJ-Technologie, gepaart mit der neuesten LGCS-Steuerungstechnologie. Benutzer können den Drucker einfach über den Port steuern und drucken. Vollständig kompatibel mit TrueType-Schriftarten mit WYSIWYG-Druckeffekt (What You See Is What You Get), anwendbar für verschiedene Sprachen ohne Einschränkungen bei Schriftarten, Schriftgrößen oder Zeilenanzahl und übertrifft damit die Leistung der meisten herkömmlichen Drucker.

Der Schwerlast-AGV kann auf der vorgesehenen Route fahren und präzise an die geplante Station zur Abholung und Auslieferung von Waren unter Computerüberwachung. Die Das Produkt wird von einem Akkupack gespeist, der den Stromausfall in Echtzeit verfolgt und Dockt automatisch zum Aufladen an. Es kann den Bedarf an ganzjährigem kontinuierliche Produktion.

DPT350W+ZHJ200 Produktionslinie für Blisterverpackung und Kartonierung von vorgefüllten Spritzen Parameter Modell DPT350W+ZHJ200 Fachmodul Stanzgeschwindigkeit 10–30 Schnitte/min (je nach Blistergröße) Verpackungsmaterialien PVC/PVDC Max. Breite: 350 mm Dicke: 0,15–0,50 mm Geltungsbereich Fläschchen, Ampullen, orale Flüssigkeit, andere auf Anfrage Hauptfunktionen Heizen-Formen-Erkennen-Tragen-Laminieren-Stanzen-Zuführen-Übertragen Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Max. Formfläche 345 x 150 mm Hubbereich Standard ≤ 150 mm (anpassbar ≤ 250 mm) Stromversorgung 380 V 50 Hz Gesamtleistung 9 kW Druckluft 0,5 bis 0,7 MPa Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Abmessungen (L x B x H) 4800X1170X2100 Gewicht 3000 kg Kartoniermodul Kartongröße (L x B x H) Max: 210 × 108 × 65 mm Min:70×20×16mm Prospektgröße (L x B) (100-180) x (100-280) mm Prospektqualität 60-65 g/m2 Ausgabe 60-200 Kartons/min Hauptmotorleistung 2,2 kW Motorfrequenz 0-50 Hz Zertifikate ISO9001:2000;CE Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT350W+ZHJ200 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel, Ampullen und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung über einen Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch einen Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Zuführung, ohne die Blasen zu beschädigen. Kartoniermodul 7. Der kontinuierliche Kartonierer ZHJ200 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ200 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

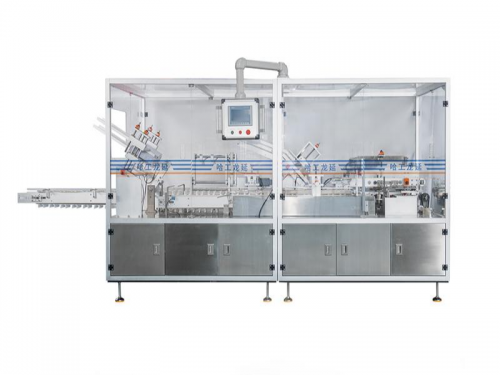

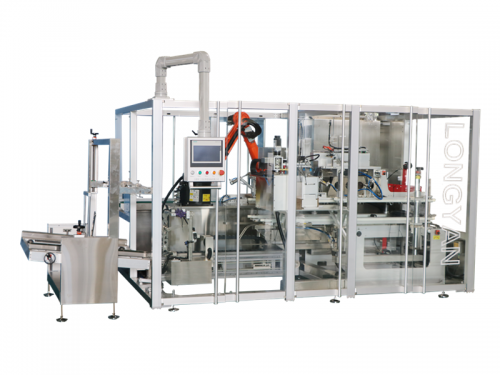

Produktionslinie zum Kartonieren, Bündeln und Verpacken von Flaschen Parameter Modell PZX-300L Kartoniermodul Kartongröße (L x B x H) Max: 210 x 108 x 65 mm Min:70x33x17mm Prospektgröße (L x B) (100-180) x (100-280) mm Prospektqualität 60-60 g/m2 Ausgabe 150-300 Kartons/min Leistung 2,2 kW Banderolierungsmodul Bündelgröße (L x B x H) Max: 250 x 180 x 120 mm Min:100x80x60mm Verpackungsmaterial PE-Folie Breite: 45–80 mm Dicke: 60–80 µm Ausgabe 25-30 Bündel/min Stromversorgung 220 V/50 Hz Leistung 5KW Druckluft 0,6–0,8 MPa Maße 2900x1200x1830mm Gewicht 1200 kg Kartonpacker Gehäusegröße (L x B x H) (300-550)x(200-400)x(200-350)mm (anpassbar) Ladegeschwindigkeit Roboterarm ≥10 Platzierungen/min Stromversorgung 380 V 50 Hz Leistung 8 kW Druckluft 0,6 MPa Maße 4200 x 2300 x 1860 Gewicht 1200 kg Luftpumpe Druckluft 0,5–0,8 MPa Luftstrom ＞0,2 m² Stromversorgung 220 V 50 Hz; 380 V 50 Hz Motorfrequenzumwandlungskapazität 0-50 Hz Abmessungen (L x B x H) 19800X1170X2100 Gewicht 8900 kg Gesamtleistung 19,8 kW Zertifikate ISO9001:2000; CE Garantie 1 Jahr Merkmale Kartoniermodul 1. Gut sichtbar o Stift Balkon Design n, c Kontinuierlicher Rückschub durch 21 Schubwellengruppen , Aluminium, Edelstahl und gehärtetes Glas verleihen dem Gerät einen schicken und eleganten Look. Intuitive Bedienung Ion und einfache Wartung verbessern . 2. SEW Hauptmotor und s Synchronriemen-Hauptantrieb e gewährleisten hohe Übertragungseffizienz, geringe Geräuschentwicklung und hohe Haltbarkeit. 3. In Edelstahlschlitzen verborgene Kabel und pneumatische Schläuche verbessern die Ästhetik im Inneren der Maschine. Isoliert O Die Trennung des Bedienbereichs vom Übertragungsbereich vermeidet gegenseitige Eingriffe. Die Drehung des Bedienfelds von 0 bis 100 Grad erleichtert Wartung und Reinigung. 4. Die Breite des Kartonförderbandes ist entsprechend den Materialspezifikationen an der Vorderseite der Linie einstellbar. Die Anzahl der Lagen kann eingestellt werden bezogen auf die Kartonierspezifikationen. Die Ladegeschwindigkeit wird mit der Geschwindigkeit des ankommenden Materials synchronisiert. 5. Durch die Anpassung der Materialbreite, der Kartonbreite und der Position der Schubwelle außerhalb des Maschinenmechanismus wird viel Platz und einfacher Zugang geschaffen. 6. Zur bequemeren Kommissionierung lässt sich das Kartonmagazin anheben. 7. Aufnehmen von Kartons durch mehrere Saugköpfe sorgt für eine Automatisches Formen und Beladen von Kartons. T das Magazin kann speichern 500-1000 Kartons, die Sind Der Transport erfolgt über ein Förderband, das durch einen pneumatischen Nachfüllzylinder gesteuert wird. 8. Verschiedene Prüfgeräte Sind vorhanden, wie etwa das Zurückweisen fehlgeschlagener Materialzufuhr, fehlender Broschüre oder fehlgeschlagener Einstecklaschenverriegelung. Bundler-Modul 1. Modernstes Design der Struktur und elektronisches Steuerungssystem . M ain Servoantrieb ich isoliert vom Operationsbereich. GMP-konform. 2. Fortgeschritten Heißsiegeln Mechanismus, p perfekte überlappungsfreie Heißschmelzversiegelung der PE-Folie und Doppelfilm taumeln Struktur speichern Verpackung Material S und die Kosten senken. 3. Mehrspurige Vor- Stapel ing Mechanismus deutlich erhöht die Geschwindigkeit des Kartons Gruppieren und Zusammenstellen, wobei die Vorschubgeschwindigkeit erreichen kann 200-400 Kartons/Minuten In Die Verfahrensstadium . B Die Abwickelgeschwindigkeit beträgt mindestens 40 Bündel/Minute. 4. B undling Stärke ist einstellbar. C aufhängen ing Produkte und Die Einstellung der Maschine ist einfach. Formatwechsel und Maschineneinstellung dauern weniger als 10 Minuten. Case Packer-Modul 1.SPS + HMI steuert das automatische Zählen, Stapeln, Aufrichten, Laden und Verschließen der Kartons. 2. Das Stapelsystem kann je nach Koffergröße und Stapelmuster angepasst werden. 3. Mindestens 10 Platzierungen pro Minute für schnelles Laden der Kisten. 4. Das Aufrichten der Kisten und die Platzierung der KDF werden durch einen Servo gesteuert und ein sechsachsiger Kuka-Robotersatz zum Beladen der Kisten gewährleistet eine stabile und zuverlässige Beladung. 5. Sehr kompatibel. Handrad mit Skalenmarkierungen zur Einstellung und Feinabstimmung. 6. Es gibt Warnungen bei Maschinenfehlern, fehlenden Produkten, fehlenden Kartons oder Maschinenstaus.

Die Maschine zählt, stapelt und bündelt automatisch mehrere Produkte mit PE-Folienband und spart dabei äußerst viel Energie und Material. Wird häufig zum automatischen Bündeln und Verpacken mehrerer Produkte in der Lebensmittel- und Schreibwarenindustrie verwendet, insbesondere von Injektionspräparaten.

Mit modularem Aufbau , DPTL-350/420 /600 ist ein anwendbar für die Herstellung, Beladung, Laminierung und Verpackung von Trays in Kartons für Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder Trays größerer Größen und Sonderformen für medizinische Geräte, Elektronik (Zellen) und Kosmetika , alle Module integriert in einem Linie mit hoher Geschwindigkeit.

SPS-Steuerung, die Zeitgenauigkeit liegt bei 1 Millisekunde. Jede Umreifung dauert nur 2,2 Sekunden. Schmiermittelfrei, robuste Konstruktion und lange Lebensdauer. Die Umreifungsstärke ist einstellbar, um eine große Bündelvielfalt zu bewältigen. Außenliegende Bänder erleichtern den Umbau. Die Maschine kann 24 Stunden im Dauerbetrieb laufen, einzeln oder integriert in ein Fördersystem für unbemanntes Umreifen.
