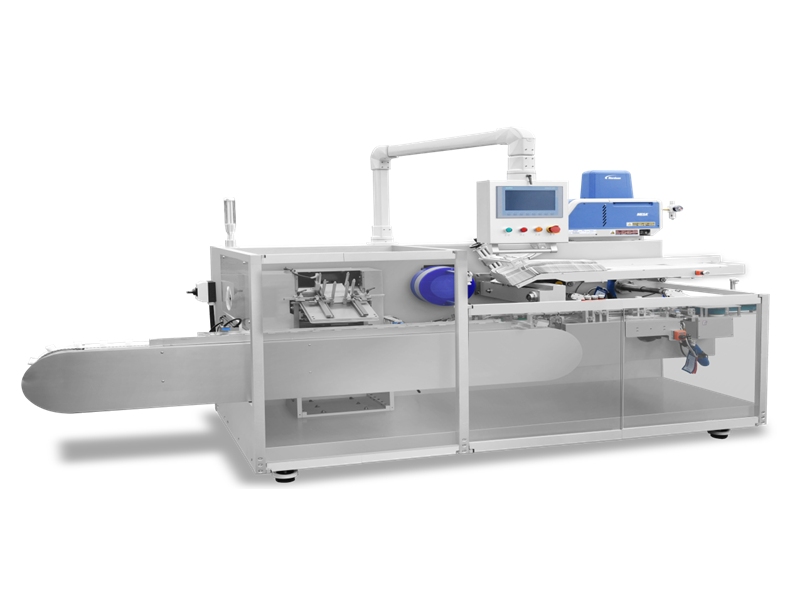

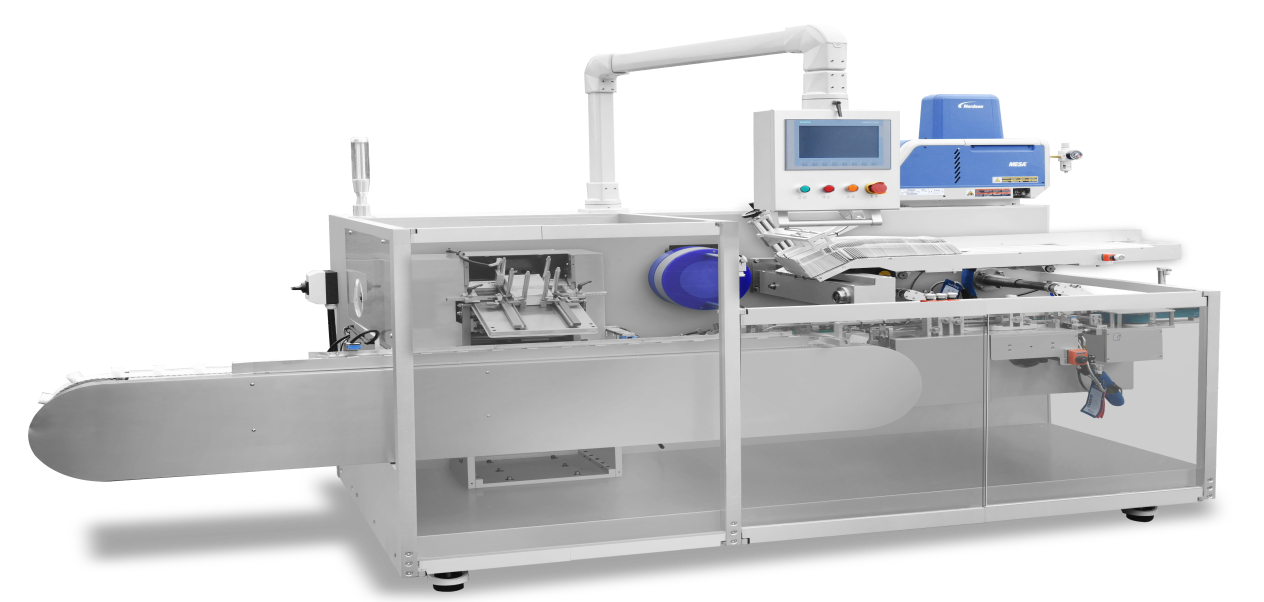

Automatischer Kartonierer ZHJ-120/150

Mit i intermittierende Bewegung , F Gesichtsmaske C arton er ZHJ-100B durch Mehrfachservozufuhr ist ein High-Tech-Gerät, das photoelektrisch, pneumatisch und mechanisch Merkmale, Geeignet zum Verpacken von Medikamentenschalen, Gesichtsmasken (Auskleidungen), Medikamentenflaschen, Kosmetika und anderen ähnlichen Produkten in Kartons. Ein stabiler und zuverlässiger Prozess ermöglicht das einfache Ersetzen und Anpassen von Kartons unterschiedlicher Größe, das automatische Falten von Packungsbeilagen, Kartons Errichten , Laden von Produkten und Prospekten, Prägen von Chargenmarken, A sowie das Verschließen und Entladen von Kartons. Eine Kette autonomer Schutzvorrichtungen gewährleistet einen sicheren und effektiven Betrieb. Die Maschine kann mit einer Tray-Herstellungs- und -Lademaschine, einer Gesichtsmasken-Verpackungsmaschine, einer Abfüllmaschine, einem Gewichtskontrolleur, einer Zellophan-Umhüllungsmaschine (Stretchbanderole), einem Kartonpacker und anderen Endverpackungsgeräten zu einer kompletten Verpackungslinie integriert werden.

Hochgeschwindigkeits-Automatik-Dauerbetrieb Kartonierer ZHJ-400/500 ist ein neues, von unserer Muttergesellschaft eigenständig entwickeltes Modell, das modernste Technologien aus dem In- und Ausland vereint – ein Hightech-Produkt, das Optoelektronik, Pneumatik und Mechanik vereint. Der Prototyp wurde für das Verpacken von Flaschen unterschiedlicher Größe mit Beipackzetteln entwickelt und erreichte eine Höchstgeschwindigkeit von 300 Kartons pro Minute. Er eignet sich auch für das Be- und Verpacken von Riegelprodukten, Salben oder Beuteln. Inline-Materialtransport und -erkennung, Kartonaufnahme, -formung und -ausgabe, Materialbeladung, Prägung der Chargenmarkierung, Einsteck- und Laschenverriegelung (oder Heißklebung), Leerkartonaussortierung und Kartonentladung.

Hochgeschwindigkeits-Automatik-Dauerbetrieb Kartonierer ZHJ300 ist ein neues, von unserer Muttergesellschaft eigenständig entwickeltes Hightech-Produkt, das Technologien aus Fotoelektronik, Pneumatik und Mechanik vereint. Der Design-Prototyp ist für das Verpacken von Flaschen und Packungsbeilagen unterschiedlicher Größen konzipiert und erreicht eine maximale Kartoniergeschwindigkeit von 300 Kartons pro Minute. Er eignet sich auch für das automatische Beladen und Verpacken von Riegelprodukten, Salben und Beuteln. Inline-Materialtransport und -prüfung, Kartonaufnahme, -formung und -förderung, Materialzufuhr, Prägung der Chargenmarkierung, Verriegelung (oder Heißklebung) oben und unten, Aussortieren leerer Kartons und Entladen des Endprodukts erfolgen automatisch.

Der Sechsachs-Allzweckroboter der HR-Serie ist kompakt gebaut und flexibel einsetzbar und effizient im Betrieb.

Die multifunktionale Arbeitsstation für Kartonpacker mit Palettierer KZFM-600 ist eine mechatronische Arbeitsstation für einen robotergestützten automatischen Kartonpacker mit Palettiermodul für die Endverpackung, die fortschrittliche Technologien aus dem In- und Ausland vereint.

Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT-350/420 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Keine Heißversiegelung. Stoßfeste, vasenförmige Taschen für Injektionsmittel, Ampullen und orale Flüssigkeiten. Servoantrieb und intelligente Integration, Hochgeschwindigkeitsleistung.

Produktionslinie für Blisterverpackung und Kartonierung mit Flüssigkeitsinjektion Parameter Modell DPT350L+ZHJ300 Blase Modul Stanzgeschwindigkeit 10–35 Schnitte/min Max. Formfläche 345×180mm Hubbereich Standard ≤ 60–150 mm (anpassbar ≤180 mm) Geltungsbereich Ampullen, orale Flüssigkeit, andere auf Anfrage Verpackungsmaterialien PVC/PVDC Max. Breite: 350 mm Dicke: 0,15–0,50 mm Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Heizleistung PVC-Vorheizplatten: 2x1,5KW Stromversorgung 380 V 50 Hz Hauptmotorleistung 3,0 kW Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Kartoniermodul Kartongröße (LxBxH) Max: 210 × 108 × 75 mm Min:70×33×17mm Prospektgröße (LxB) （ 100-180 ） X （ 100-280 ） mm Prospektqualität 60-65 g/m 2 Ausgabe 80-150 Kartons/min Hauptmotorleistung 2,2 kW Luftpumpe Druckluft 0,5 bis 0,8 MPa Fließen >0,2 m² Stromversorgung 380 V 50 Hz Motorfrequenz 0-50 Hz Abmessungen (L x B x H) 10000X1170X2100 Gewicht 5600 kg Gesamtleistung 13,6 kW Max. Luftverbrauch 500 l/min Zertifikate ISO9001:2000; CE Garantie 1 Jahr Beschreibung DPT350L+ZHJ300 ist ein neu entwickeltes Produkt für die Standverpackung von Fläschchen, oralen Flüssigkeiten und chemischen Produkten des täglichen Bedarfs. Diese Maschine zeichnet sich durch hohe Produktionsgeschwindigkeit, stabile Leistung und hohe Ausbeute aus. Sie verfügt über erweiterte Funktionen und eine intuitive Bedienung. Die gesamte Produktion nutzt eine SPS für die Verpackung der Fläschchen. Die verpackten Produkte sind nicht nur ein Augenschmaus, steigern den Mehrwert und sparen Verpackungskosten. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung mittels Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzverstellung per Handrad mit digitaler Positionsanzeige. 3. Segmentweises Vorheizen mit einer verlängerten Silikon-Heizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Zugmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials über eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch einen Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Blister ohne Beschädigung. Kartonierer-Mod ule 7. Der kontinuierliche Kartonierer ZHJ300 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blisterpackungen, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ300 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

Rollenblisterverpackungsmaschine versiegelt und verpackt Blister aus Aluminium/Kunststoff (PTP/PVC) für Medikamente (Tabletten oder Kapseln), Lebensmittel, Gesundheitsprodukte, elektronische Komponenten und andere ähnliche Produkte. Durch Überdruckformen und Platten-Heißsiegeln entstehen flache und saubere Blister mit vollen und glatten Taschen. Die Geschwindigkeit von 180 Stempeln pro Minute ist etwa 4- bis 5-mal so hoch wie bei anderen herkömmlichen Blistermaschinen. Die Maschine vereint die Vorteile von Flach- und Rollenblistermaschinen und ist mit einem speziellen Tablettenzuführer (oder einer automatischen Kapsel-Kehrtwende-Neuausrichtungsvorrichtung) ausgestattet. Sie zeichnet sich durch hohe Stempelfrequenz, niedrigen Energieverbrauch, einen präzisen und stabilen Prozess, einfache Formatumstellung und hohe Ausbeute aus und ist besonders für Blister geeignet, was zu einer deutlichen Verbesserung der Produktionseffizienz führt.
