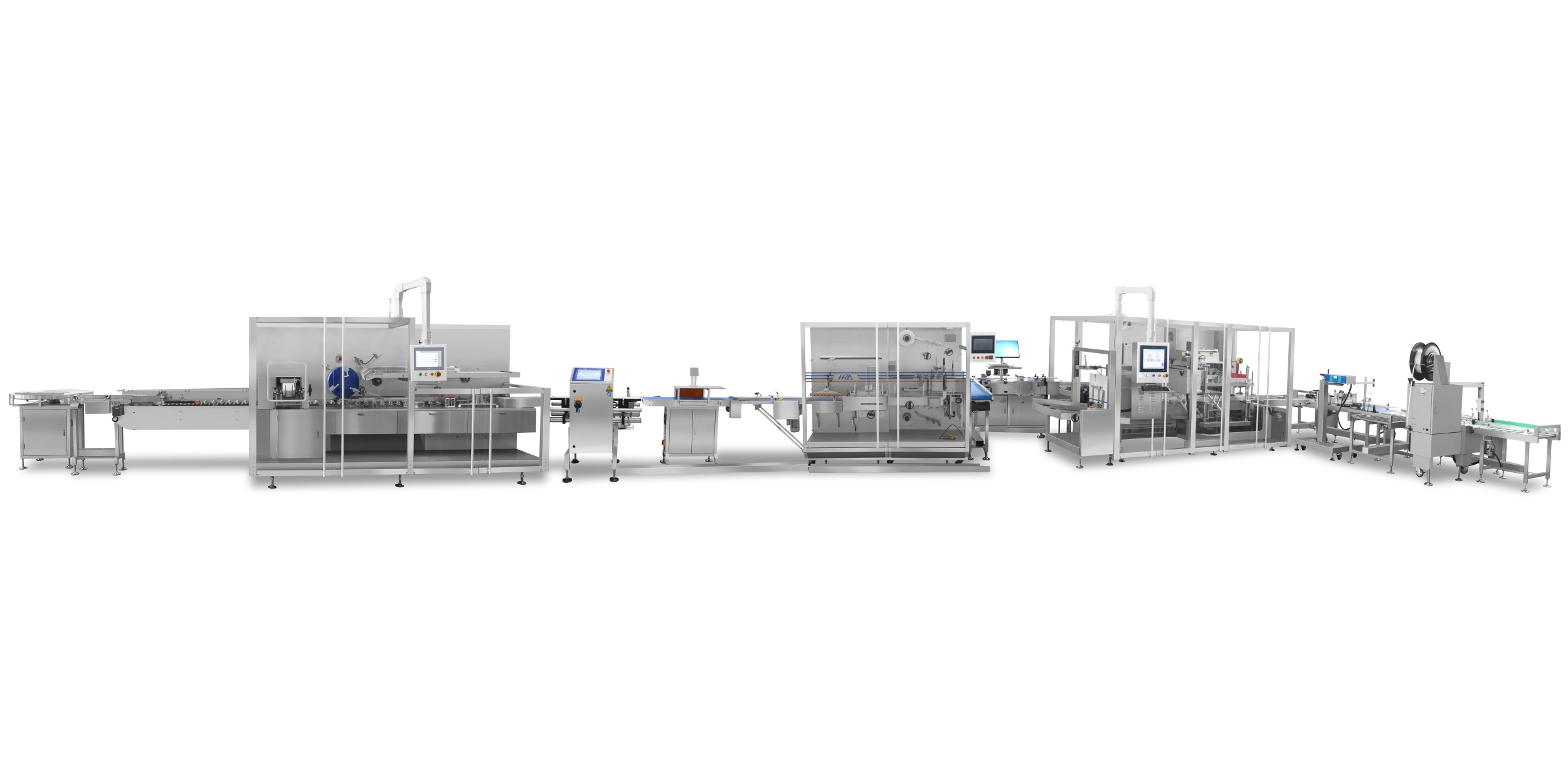

Produktionslinie zum Kartonieren, Bündeln und Verpacken von Flaschen

K600 B+KZF550R3 Produktionslinie zum Bündeln und Verpacken von Folien Parameter Modell K600B+KZF550R1 Bundler-Modul Bündelgröße (L x B x H) Max: 250 x 180 x 120 mm Min:100x80x60mm Verpackungsmaterialien PE Breite: 45–80 mm Dicke: 60–80 mm Ausgabe 25-35 Bündel/min Stromversorgung 220 V/50 Hz Leistung 5KW Druckluft 0,6–0,8 MPa Maße 2900x1200x1830mm Gewicht 1200 kg All-in-One-Case-Packer-Modul Gehäusegröße (L x B x H) (300-550)x(200-400)x(200-350) anpassbar Verpackungsgeschwindigkeit des Roboterarms 10 Platzierungen/min (bezogen auf Palettierungslagen) Stromversorgung 380 V 50 Hz Leistung 8 kW Druckluft 0,6 MPa Maße 4400 x 2300 x 1860 mm (nur als Referenz) Gewicht 1200 kg Luftpumpe Druckluft 0,5–0,8 MPa Fließen ＞ 0,2 m 2 Motorfrequenz 0-50 Hz Max. Luftverbrauch 500 l/min Zertifikate ISO 9001: 2000; CE Garantie 1 Jahr Beschreibung Das gut sichtbare, offene Balkondesign, der mehrspurige Vorstapelmechanismus sowie die SPS + HMI mit importierten elektronischen Komponenten und Servoantrieb ermöglichen schnelles Bündeln, stabilen Betrieb und einfache Formatwechsel. Die Maschine wird hauptsächlich zum Verpacken und Bündeln von kartonverpackten Produkten in der Lebensmittel- und Pharmaindustrie eingesetzt. Der All-in-One-Kartonaufrichter, -Belader und -Verschließer KZF-550R1 vereint modernste Technologien aus dem In- und Ausland. Automatischer Stapler, servobetriebener Kartonaufrichter, Belader mit Kuka-Roboter und Verschließer sind in einer Maschine mit SPS- und HMI-Betriebssystem integriert. Die Maschine eignet sich zum automatischen Verpacken von Produkten unterschiedlicher Größe und kann allein oder in Kombination mit der nachfolgenden Verpackungsmaschine zu einer Verpackungslinie eingesetzt werden. Die Maschine stapelt und sortiert die Kartonzuschnitte (KNF) entsprechend der benötigten Anzahl der zu verpackenden Produkte. Der Kuka-Roboterarm nimmt das Produkt nach dem Stapeln auf und legt es in den Karton. Nach dem Beladen wird der Karton verschlossen. Die Maschine kann je nach Kundenwunsch mit Förderrollen ausgestattet und mit einer Etikettier- und Umreifungsmaschine integriert werden. Merkmale Bundler-Modul 1. Modernstes Design der Struktur und des elektronischen Steuerungssystems. Hauptservoantrieb vom Betriebsbereich isoliert. GMP-konform. 2. Fortschrittlicher Heißsiegelmechanismus, perfekte, überlappungsfreie Heißschmelzversiegelung der PE-Folie und doppelte Folienaufrollstruktur sparen Verpackungsmaterial und senken die Kosten. 3. Mehrspurige Vorstapelmechanismen erhöhen die Geschwindigkeit der Kartongruppierung und -sortierung erheblich, wobei die Zuführgeschwindigkeit in der Folgephase 200-400 Kartons/Minute erreichen kann. Die Bündelgeschwindigkeit beträgt mindestens 40 Bündel/Minute. 4. Die Bündelstärke ist einstellbar. Produktwechsel und Maschineneinstellung sind einfach. Formatwechsel und Maschineneinstellung dauern weniger als 10 Minuten. All-in-One-Kartonpackermodul 1.SPS + HMI steuert das automatische Zählen, Stapeln, Aufrichten, Laden und Verschließen der Kartons. 2. Das Stapelsystem kann je nach Koffergröße und Stapelmuster angepasst werden. 3. Mindestens 10 Platzierungen pro Minute für schnelles Laden der Kisten. 4. Das Aufrichten der Kisten und die Platzierung der KDF werden durch einen Servo gesteuert und ein sechsachsiger Kuka-Robotersatz zum Beladen der Kisten gewährleistet eine stabile und zuverlässige Beladung. 5. Sehr kompatibel. Handrad mit Skalenmarkierungen zur Einstellung und Feinabstimmung. 6. Es gibt Warnungen bei Maschinenfehlern, fehlenden Produkten, fehlenden Kartons oder Maschinenstaus.

DPT350W+ZHJ300 Produktionslinie zum Verpacken und Kartonieren von Blisterpackungen und Ampullen Parameter Modell DPT350W+ZHJ300 Fachmodul Stanzgeschwindigkeit 10–30 Schnitte/min Verpackungsmaterial PVC/PVDC Max. Breite: 350 mm Dicke: 0,15 ~ 0,50 mm Geltungsbereich Fläschchen, Ampullen, andere auf Anfrage Hauptfunktionen Heizen-Formen-Erkennen-Tragen-Laminieren-Stanzen-Zuführen-Übertragen Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Max. Formfläche 345 x 150 mm Hubbereich Standard ≤ 150 mm, anpassbar ≤ 250 mm Stromversorgung 380 V 50 Hz Gesamtleistung 9 kW Druckluft 0,5 bis 0,7 MPa Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Abmessungen (L x B x H) 4800X1170X2100 Gewicht 3000 kg Motorfrequenz 0-50 Hz Kartoniermodul Ausgabe 150-260 Kartons/min Kartongröße 70-260 mm × 35-100 mm × 16-80 mm Hauptmotorleistung 2,2 kW Gesamtleistung 4KW Abmessungen (L x B x H) 4810 x 1720 x 1750 mm Gewicht 2500 kg Stromversorgung 380 V/50 Hz Luftversorgung 0,6 bis 0,8 MPa Gesamtleistung 6,5 kW Luftverbrauch 260 l/min Lärm ≤75dB Zertifikate ISO9001:2000;CE Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT350W+ZHJ300 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel, Ampullen und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung über einen Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch einen Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Zuführung, ohne die Blasen zu beschädigen. Kartoniermodul 7. Der kontinuierliche Kartonierer ZHJ300 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ300 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

Die 3 rd Der hochauflösende Tintenstrahldrucker der neuesten Generation basiert auf der HP-TIJ-Technologie, gepaart mit der neuesten LGCS-Steuerungstechnologie. Benutzer können den Drucker einfach über den Port steuern und drucken. Vollständig kompatibel mit TrueType-Schriftarten mit WYSIWYG-Druckeffekt (What You See Is What You Get), anwendbar für verschiedene Sprachen ohne Einschränkungen bei Schriftarten, Schriftgrößen oder Zeilenanzahl und übertrifft damit die Leistung der meisten herkömmlichen Drucker.

All-in-One-Kartonaufricht-/Lade-/Verschließmaschine KZF-550R 1 integriert fortschrittliche Technologien aus dem In- und Ausland. Automatischer Stapler, Kartonaufrichter mit Servoantrieb, Lader mit Kuka-Roboter und Verschließer sind in einer Maschine mit einem PLC+HMI-Betriebssystem integriert. A Die Maschine ist zum automatischen Verpacken von Produkten unterschiedlicher Größe geeignet und kann allein oder in Kombination mit der nachfolgenden Verpackungsmaschine zu einer Verpackungslinie verwendet werden.

All-in-One-Kartonaufrichter, Lader und Verschließer KZF-550R 3 Die Maschine vereint modernste Technologien aus dem In- und Ausland. Automatisches Stapeln, servogesteuerter Kartonaufrichter, Lader mit vierachsigem Yamaha-Roboter und Verschließer sind in einer Maschine mit SPS- und HMI-Betriebssystem integriert. Die Maschine eignet sich zum automatischen Verpacken von Produkten unterschiedlicher Größe und kann einzeln oder in Kombination mit der nachfolgenden Verpackungsmaschine zu einer Verpackungslinie eingesetzt werden.

Zu den Funktionen des Desktop-Catering-Roboters Xiaolong gehören magnetisches Cruisen und Navigieren, Essenslieferung auf festen Routen, intelligente, kontaktinduktive Hindernisvermeidung und eine praktische Bedienoberfläche auf der Rückseite. Die Fähigkeit, mehrere Tischgerichte schnell und präzise zu liefern, macht den Roboter zur idealen Wahl für das Tabletop-Catering.

Das Inline-Kontrollwaage WDC-300 verfügt über einen Touchscreen, der eine intuitive Bedienung ermöglicht. Diese Kartonwaage ist komplett aus Edelstahl gefertigt und wird häufig zur Gewichtskontrolle von Beuteln und Verpackungen eingesetzt.

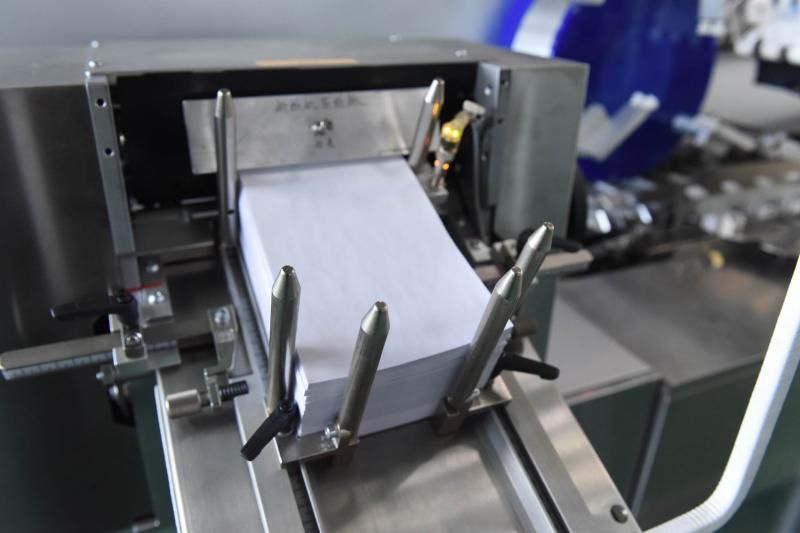

DPT420W+ZHJ300 Produktionslinie zum Verpacken und Kartonieren von Ampullenblistern Parameter Modell DPT420W-ZHJ300 Fachmodul Stanzgeschwindigkeit 10–35 Schnitte/min Max. Formfläche 415×240mm Hubbereich Standard ≤ 60–150 mm (anpassbar ≤ 240 mm) Geltungsbereich Fläschchen, Ampullen, andere auf Anfrage Verpackungsmaterialien PVC/PVDC Max. Breite: 420 mm Dicke: 0,15–0,50 mm Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Heizleistung PVC-Vorheizplatten: 2 x 5, Laminierheizung: 4 kW Stromversorgung 380 V 50 Hz Hauptmotorleistung 3,0 kW Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Kartoniermodul Kartongröße (L x B x H) Max: 210 × 108 × 65 mm Min:70×33×17mm Prospektgröße (L x B) （100-180）x（100-280）mm Prospektqualität 60-65 g/m2 Ausgabe 150-300 Kartons/min Hauptmotorleistung 2,2 kW Motorfrequenz 0-50 Hz Zertifikate ISO9001:2000;CE Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT420W+ZHJ300 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel, Ampullen und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung mit Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszufuhr durch den Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Blasen ohne Beschädigung. Kartoniermodul 7. Der kontinuierliche Kartonierer ZHJ300 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ300 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.
