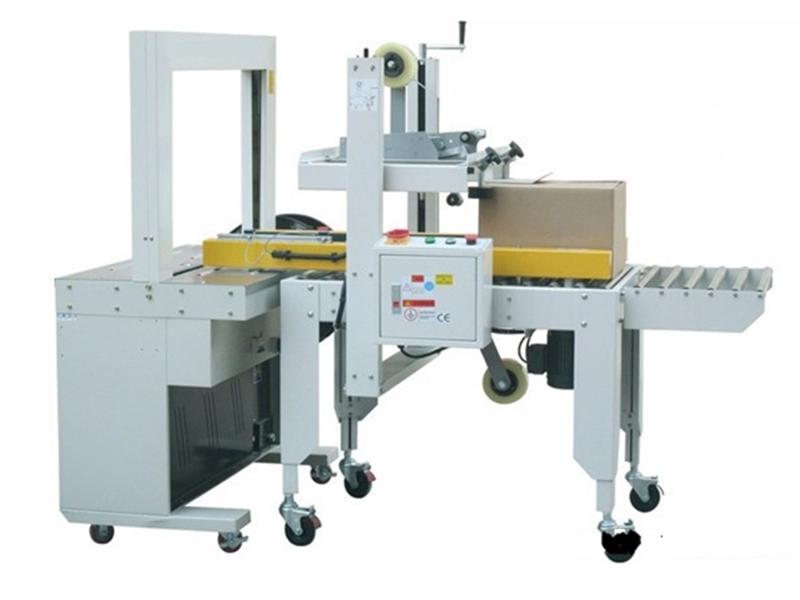

Kartonverschließer und Umreifer FXD-01A

SPS-Steuerung, die Zeitgenauigkeit liegt bei 1 Millisekunde. Jede Umreifung dauert nur 2,2 Sekunden. Schmiermittelfrei, robuste Konstruktion und lange Lebensdauer. Die Umreifungsstärke ist einstellbar, um eine große Bündelvielfalt zu bewältigen. Außenliegende Bänder erleichtern den Umbau. Die Maschine kann 24 Stunden im Dauerbetrieb laufen, einzeln oder integriert in ein Fördersystem für unbemanntes Umreifen.

DPT350W+ZHJ120 Blisterverpackungs- und Kartoniermaschine für orale Flüssigkeiten Parameter Modell DPT350W+ZHJ120 Blistermodul Stanzgeschwindigkeit 10–30 Schnitte/min Verpackungsmaterialien PVC/PVDC Max. Breite: 350 mm Dicke: 0,15 ~ 0,50 mm Geltungsbereich Fläschchen, Ampullen, orale Flüssigkeit, andere auf Anfrage Hauptfunktionen Heizen-Formen-Erkennen-Tragen-Laminieren-Stanzen-Zuführen-Übertragen Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Max. Formfläche 345 x 150 mm Hubbereich Standard ≤ 150 mm (anpassbar ≤ 250 mm) Stromversorgung 380 V 50 Hz Gesamtleistung 9 kW Druckluft 0,5 bis 0,7 MPa Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Abmessungen (L x B x H) 4800X1170X2100 Gewicht 3000 kg Kartoniermodul Ausgabe 120 Kartons/min Kartongröße Max:180×90×50mm Min:55×30×15mm Hauptmotorleistung 1,5 kW Gesamtleistung 2,0 kW Druckluft 0,6–0,9 MPa Gewicht 1800 kg Abmessungen (L x B x H) 3500×1450×1800mm Motorfrequenz 0-50 Hz Zertifikate ISO9001:2000;CE Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT350W+ZHJ120 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel, Ampullen und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung über einen Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch einen Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Zuführung, ohne die Blasen zu beschädigen. Kartoniermodul 7. Der intermittierende Kartonierer ZHJ120 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ120 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

Produktionslinie für Blisterverpackung und Kartonierung mit Flüssigkeitsinjektion Parameter Modell DPT350L+ZHJ300 Blase Modul Stanzgeschwindigkeit 10–35 Schnitte/min Max. Formfläche 345×180mm Hubbereich Standard ≤ 60–150 mm (anpassbar ≤180 mm) Geltungsbereich Ampullen, orale Flüssigkeit, andere auf Anfrage Verpackungsmaterialien PVC/PVDC Max. Breite: 350 mm Dicke: 0,15–0,50 mm Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Heizleistung PVC-Vorheizplatten: 2x1,5KW Stromversorgung 380 V 50 Hz Hauptmotorleistung 3,0 kW Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Kartoniermodul Kartongröße (LxBxH) Max: 210 × 108 × 75 mm Min:70×33×17mm Prospektgröße (LxB) （ 100-180 ） X （ 100-280 ） mm Prospektqualität 60-65 g/m 2 Ausgabe 80-150 Kartons/min Hauptmotorleistung 2,2 kW Luftpumpe Druckluft 0,5 bis 0,8 MPa Fließen >0,2 m² Stromversorgung 380 V 50 Hz Motorfrequenz 0-50 Hz Abmessungen (L x B x H) 10000X1170X2100 Gewicht 5600 kg Gesamtleistung 13,6 kW Max. Luftverbrauch 500 l/min Zertifikate ISO9001:2000; CE Garantie 1 Jahr Beschreibung DPT350L+ZHJ300 ist ein neu entwickeltes Produkt für die Standverpackung von Fläschchen, oralen Flüssigkeiten und chemischen Produkten des täglichen Bedarfs. Diese Maschine zeichnet sich durch hohe Produktionsgeschwindigkeit, stabile Leistung und hohe Ausbeute aus. Sie verfügt über erweiterte Funktionen und eine intuitive Bedienung. Die gesamte Produktion nutzt eine SPS für die Verpackung der Fläschchen. Die verpackten Produkte sind nicht nur ein Augenschmaus, steigern den Mehrwert und sparen Verpackungskosten. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung mittels Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzverstellung per Handrad mit digitaler Positionsanzeige. 3. Segmentweises Vorheizen mit einer verlängerten Silikon-Heizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Zugmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials über eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch einen Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Blister ohne Beschädigung. Kartonierer-Mod ule 7. Der kontinuierliche Kartonierer ZHJ300 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blisterpackungen, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ300 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

Plattenblisterverpackungsmaschinen versiegeln und verpacken Blister aus Alu/PVC (PTP/PVC) oder Alu/Alu (PTP/PTP) für Tabletten, Kapseln oder Ampullen, Lebensmittel, Gesundheitsprodukte, elektronische Bauteile und ähnliche Produkte. Durch Überdruckformen und Plattenheißsiegeln entstehen flache und saubere Blister mit vollen und glatten Taschen, die in verschiedenen Branchen gut angenommen werden.

Es wird verwendet für einfache Realisierung einer automatisierten Produktion Linie und Erledigung von Aufgaben wie Handhabung und Stapelung.

Diese vollautomatische Hochgeschwindigkeits-Etikettiermaschine TBJ-200A verfügt über einen Touchscreen und ein fortschrittliches SPS-Steuerungssystem. Sie eignet sich hervorragend für die Flach-, Seiten- und Ecketikettierung von Kartons, Kisten und anderen quaderförmigen Produkten.

Es wird für die Integration von Produktionslinien in einer Vielzahl von Branchen verwendet und kann erledigen Sie Umzugs- und Stapelaufgaben effizient.

DPT420W+ZHJ300 Produktionslinie zum Verpacken und Kartonieren von Ampullenblistern Parameter Modell DPT420W-ZHJ300 Fachmodul Stanzgeschwindigkeit 10–35 Schnitte/min Max. Formfläche 415×240mm Hubbereich Standard ≤ 60–150 mm (anpassbar ≤ 240 mm) Geltungsbereich Fläschchen, Ampullen, andere auf Anfrage Verpackungsmaterialien PVC/PVDC Max. Breite: 420 mm Dicke: 0,15–0,50 mm Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Heizleistung PVC-Vorheizplatten: 2 x 5, Laminierheizung: 4 kW Stromversorgung 380 V 50 Hz Hauptmotorleistung 3,0 kW Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Kartoniermodul Kartongröße (L x B x H) Max: 210 × 108 × 65 mm Min:70×33×17mm Prospektgröße (L x B) （100-180）x（100-280）mm Prospektqualität 60-65 g/m2 Ausgabe 150-300 Kartons/min Hauptmotorleistung 2,2 kW Motorfrequenz 0-50 Hz Zertifikate ISO9001:2000;CE Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT420W+ZHJ300 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel, Ampullen und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung mit Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszufuhr durch den Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Blasen ohne Beschädigung. Kartoniermodul 7. Der kontinuierliche Kartonierer ZHJ300 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ300 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.
