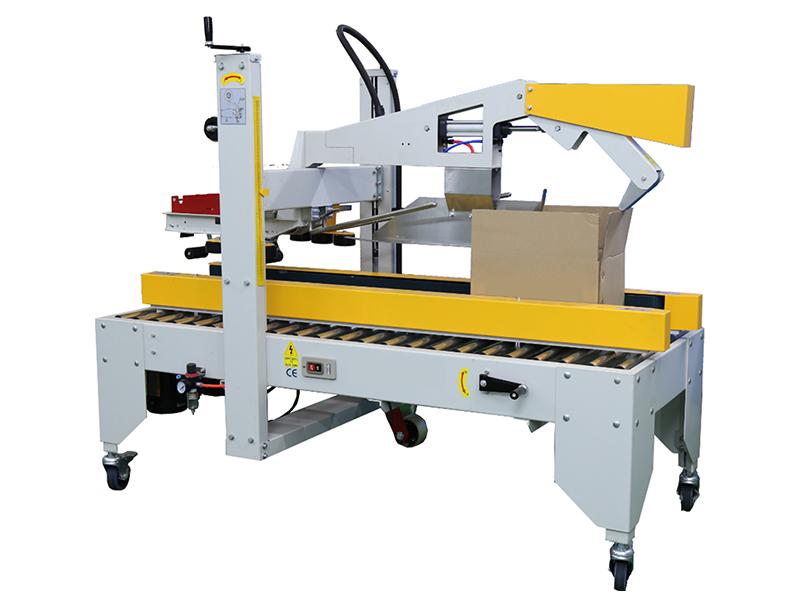

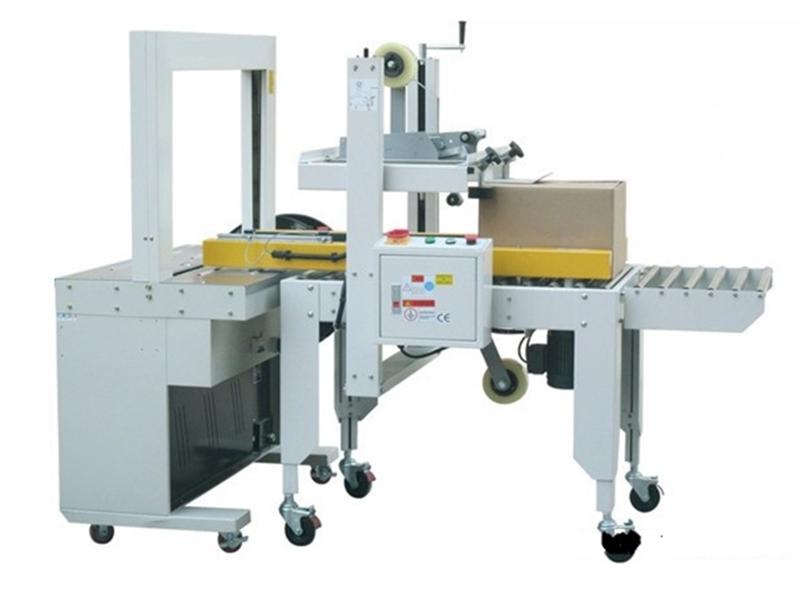

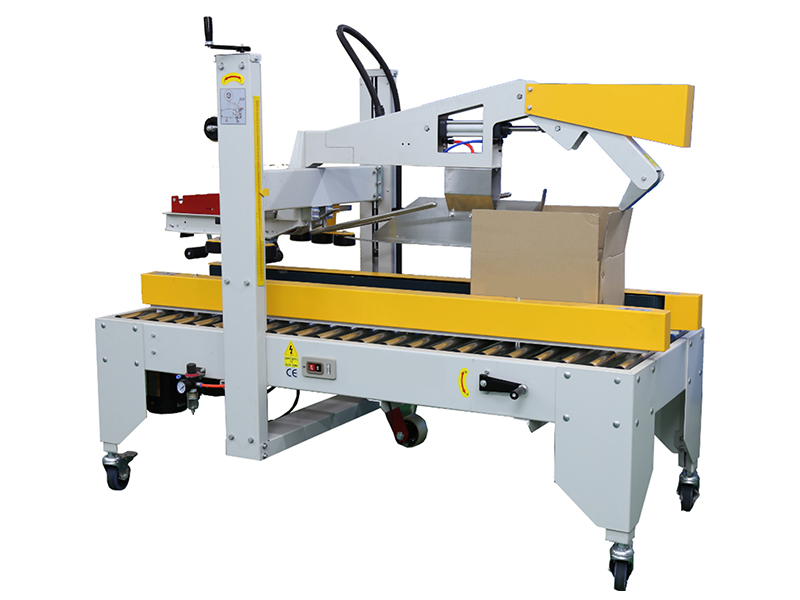

Kartonverschließer FXJ-01A

Dieses neue Modell einer Kartonverschließmaschine mit zwei Säulen ist auf Basis eines Kartonverschließers mit einer Säule optimiert und aufgerüstet.

HRG bietet maßgeschneiderte Dienstleistungen für Kunden im medizinischen Bereich, in der Robotik, Lager- und Logistikbranche sowie Leichtindustrie. Optionen Dazu gehören Roboternavigationslösungen, Roboterchassis-Design und mobile Chassis für Outdoor-Roboter.

Rollenblisterverpackungsmaschine versiegelt und verpackt Blister aus Aluminium/Kunststoff (PTP/PVC) für Medikamente (Tabletten oder Kapseln), Lebensmittel, Gesundheitsprodukte, elektronische Komponenten und andere ähnliche Produkte. Durch Überdruckformen und Platten-Heißsiegeln entstehen flache und saubere Blister mit vollen und glatten Taschen. Die Geschwindigkeit von 180 Stempeln pro Minute ist etwa 4- bis 5-mal so hoch wie bei anderen herkömmlichen Blistermaschinen. Die Maschine vereint die Vorteile von Flach- und Rollenblistermaschinen und ist mit einem speziellen Tablettenzuführer (oder einer automatischen Kapsel-Kehrtwende-Neuausrichtungsvorrichtung) ausgestattet. Sie zeichnet sich durch hohe Stempelfrequenz, niedrigen Energieverbrauch, einen präzisen und stabilen Prozess, einfache Formatumstellung und hohe Ausbeute aus und ist besonders für Blister geeignet, was zu einer deutlichen Verbesserung der Produktionseffizienz führt.

DPT350W+ZHJ200 Produktionslinie für Blisterverpackung und Kartonierung von vorgefüllten Spritzen Parameter Modell DPT350W+ZHJ200 Fachmodul Stanzgeschwindigkeit 10–30 Schnitte/min (je nach Blistergröße) Verpackungsmaterialien PVC/PVDC Max. Breite: 350 mm Dicke: 0,15–0,50 mm Geltungsbereich Fläschchen, Ampullen, orale Flüssigkeit, andere auf Anfrage Hauptfunktionen Heizen-Formen-Erkennen-Tragen-Laminieren-Stanzen-Zuführen-Übertragen Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Max. Formfläche 345 x 150 mm Hubbereich Standard ≤ 150 mm (anpassbar ≤ 250 mm) Stromversorgung 380 V 50 Hz Gesamtleistung 9 kW Druckluft 0,5 bis 0,7 MPa Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Abmessungen (L x B x H) 4800X1170X2100 Gewicht 3000 kg Kartoniermodul Kartongröße (L x B x H) Max: 210 × 108 × 65 mm Min:70×20×16mm Prospektgröße (L x B) (100-180) x (100-280) mm Prospektqualität 60-65 g/m2 Ausgabe 60-200 Kartons/min Hauptmotorleistung 2,2 kW Motorfrequenz 0-50 Hz Zertifikate ISO9001:2000;CE Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT350W+ZHJ200 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel, Ampullen und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung über einen Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch einen Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Zuführung, ohne die Blasen zu beschädigen. Kartoniermodul 7. Der kontinuierliche Kartonierer ZHJ200 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ200 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

DPT420L+ZHJ300 Produktionslinie für Blisterverpackung und Kartonierung mit Pulverinjektion Parameter Modell DPT420l-ZHJ300 Blistermodul Stanzgeschwindigkeit 10–35 Schnitte/min Max. Formfläche 415×240mm Hubbereich Standard ≤ 60–150 mm (anpassbar ≤ 240 mm) Geltungsbereich Ampullen, orale Flüssigkeit, andere auf Anfrage Verpackungsmaschine PVC/PVDC Max. Breite: 420 mm Dicke: 0,15 ~ 0,50 mm Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Heizleistung PVC Vorheizplatten 2x5KW Stromversorgung 380 V 50 Hz Hauptmotorleistung 3,0 kW Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Kartoniererleistung Kartongröße (L x B x H) Max: 210 × 108 × 65 mm Min:70×33×17mm Prospektgröße (L x B) （100-180）x（100-280）mm Prospektqualität 60-65 g/m2 Ausgabe 150–300 Kartons/min (je nach Blistergröße) Motorleistung 2,2 kW Luftpumpe Druckluft (MPa) 0,5 bis 0,8 MPa Fließen >0,2 m² Stromversorgung 380 V 50 Hz Motorfrequenz 0-50 Hz Abmessungen (L x B x H) 13300X1170X2100 Gewicht 6800 kg Gesamtleistung 19,6 kW Max. Luftverbrauch 500 l/min Zertifikate ISO9001:2000; CE-Kennzeichnung Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT420L+ZHJ300 für die Herstellung und Beladung von Trays für Fläschchen, Pulverinjektionen und orale Flüssigkeiten. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung über einen Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszuführung durch den Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Blister ohne Beschädigung. Kartoniermodul 7. Der kontinuierliche Kartonierer ZHJ300 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ300 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

DPT420W+ZHJ300 Produktionslinie zum Verpacken und Kartonieren von Ampullenblistern Parameter Modell DPT420W-ZHJ300 Fachmodul Stanzgeschwindigkeit 10–35 Schnitte/min Max. Formfläche 415×240mm Hubbereich Standard ≤ 60–150 mm (anpassbar ≤ 240 mm) Geltungsbereich Fläschchen, Ampullen, andere auf Anfrage Verpackungsmaterialien PVC/PVDC Max. Breite: 420 mm Dicke: 0,15–0,50 mm Max. Umformtiefe 25 mm (anpassbar ≤ 45 mm) Heizleistung PVC-Vorheizplatten: 2 x 5, Laminierheizung: 4 kW Stromversorgung 380 V 50 Hz Hauptmotorleistung 3,0 kW Kühlwasserverbrauch Leitungswasser-Kreislaufkühlung/Kühler Lärm 40-70 dB Kartoniermodul Kartongröße (L x B x H) Max: 210 × 108 × 65 mm Min:70×33×17mm Prospektgröße (L x B) （100-180）x（100-280）mm Prospektqualität 60-65 g/m2 Ausgabe 150-300 Kartons/min Hauptmotorleistung 2,2 kW Motorfrequenz 0-50 Hz Zertifikate ISO9001:2000;CE Garantie 1 Jahr Beschreibung Mit seinem gut sichtbaren offenen Balkondesign und dem modularen Konzept eignet sich der DPT420W+ZHJ300 für die Herstellung und Beladung von Trays für Fläschchen, Ampullen, Injektionsmittel (Pulver), orale Flüssigkeiten oder größere und speziell geformte Trays für medizinische Geräte, Elektronik (Zellen) und Kosmetika. Stoßfeste, vasenförmige Taschen eignen sich für Injektionsmittel, Ampullen und orale Flüssigkeiten. Der Servoantrieb ermöglicht intelligente Integration und Hochgeschwindigkeitsleistung. Merkmale Blistermodul 1. Der an der Rückseite der Maschine installierte Hauptantrieb und Hauptmotor sind leicht zu warten. Die Übertragung mit Synchronriemen reduziert Lärm und Ölverschmutzung. 2. Arbeitsplatzeinstellung durch Handrad mit digitaler Positionsanzeige. 3. Segmentales Vorheizen mit einer verlängerten Silikonheizplatte in der Heizstation führt zu einem besseren Formungseffekt. Die oberen und unteren Heizplatten können nach dem Maschinenstopp getrennt und verschoben werden, um eine Beschädigung der Kunststoffbeschaffenheit des Verpackungsmaterials zu vermeiden. 4. Der vom Servomotor unabhängig gesteuerte Traktionsmechanismus sorgt für stabile Leistung und genaue Synchronisierung. Die Hublänge kann entsprechend der Blistergröße des Benutzers direkt über das SPS-Bedienfeld eingestellt werden. 5. Das Aufwickeln des Verpackungsmaterials durch eine Luftausdehnungslagerrolle mit PVC-Spleiß- und Verbindungsplattform ermöglicht einen schnelleren Wechsel des Verpackungsmaterials. 6. Die Zwangszufuhr durch den Pick-and-Place-Roboterarm gewährleistet eine genaue Platzierung der Blasen ohne Beschädigung. Kartoniermodul 7. Der kontinuierliche Kartonierer ZHJ300 ist eine hochtechnologische fotoelektrische, pneumatische und mechanische Maschine, die für eine breite Palette von Blistern, Medikamentenflaschen, Salben und anderen ähnlichen Produkten geeignet ist. 8. Es verfügt über einen vollautomatischen Prozess für Produkttransport und -erkennung, Faltung (1-4 Mal) und Übertragung der Broschüre, Broschürenerkennung, Kartonaufnahme, Aufrichten und Übertragung, Produkte in Kartons, Prägung der Chargenmarkierung, Kartonversiegelung (Einstecken oder Schmelzkleber). Es ist auch die richtige Wahl für integrierte Produktion und Massenproduktion. 9. ZHJ300 verwendet SPS, fotoelektrische Erkennung und HMI. 10. Der Touchscreen verfügt über den Code und die Adresse jedes Sensoraktuators, wodurch die durch die Beschädigung des Sensors und des Aktuators verursachten Folgen abgefragt werden können. 11.Mit einem Überlastüberwachungssystem für die gesamte Maschine, die Förderkette und den Schieber stoppt die Maschine automatisch, um den Schaden zu minimieren, und der überlastete Teil wird auf dem Touchscreen angezeigt.

Der Zweiwege-Rucksack-AGV nutzt die neueste Laser-SLAM-Navigationstechnologie und Magnetstreifen-gestützte Positionierungstechnologie, die eine hohe Positionierung Präzision und es ist einfach, Karten zu erstellen und Stationen zu ändern.

Spitzenklasse nach internationalem Standard. Gut sichtbares, offenes Balkondesign, integrierter automatischer Stapler für doppellagiges Stapeln, SPS+HMI mit importierten elektronischen Komponenten und Servoantrieb ermöglichen schnelles Bündeln, stabilen Betrieb und einfachen Formatwechsel mit intuitiver Bedienung. Die Maschine wird hauptsächlich zum Verpacken und Bündeln von kartonverpackten Produkten in der Lebensmittel- und Kosmetikindustrie eingesetzt.
